三维集成技术人工智能芯片开发的加速引擎与“新基建”的基石

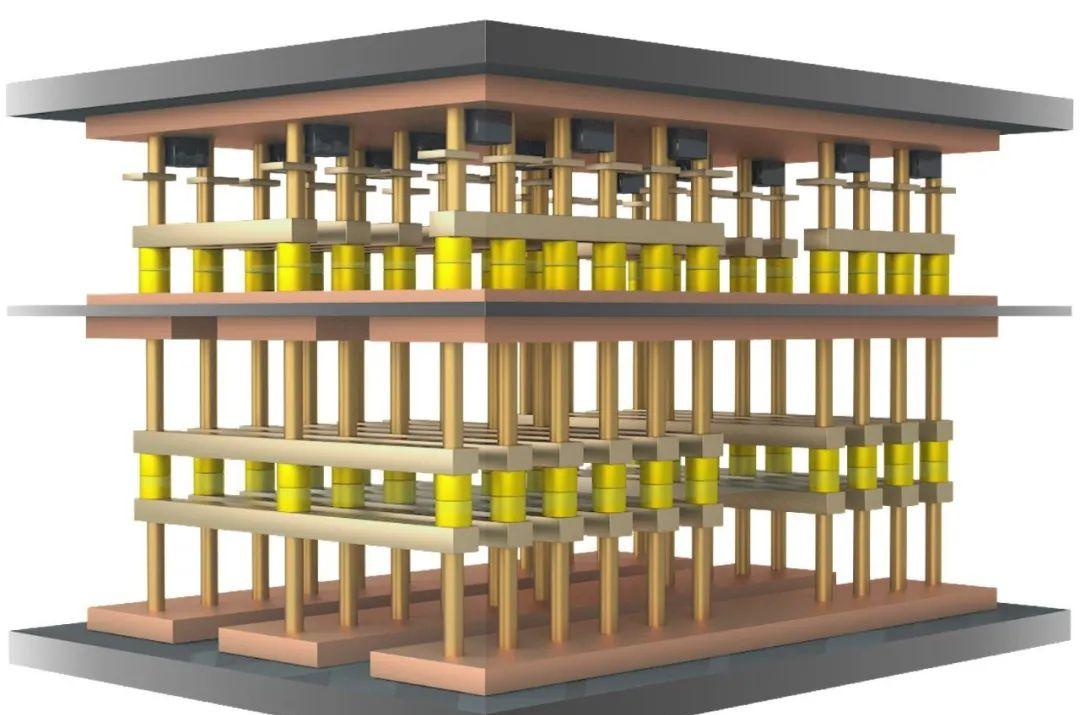

随着人工智能（AI）应用的爆炸式增长，“新基建”战略对算力基础设施提出了更高要求。传统二维芯片在摩尔定律放缓的背景下，面临带宽、功耗和集成度的瓶颈。三维集成技术通过垂直堆叠芯片或晶圆，实现了异质异构集成，为AI芯片开发开辟了新路径，并成为推动“新基建”落地的关键力量。

一、三维集成技术如何赋能AI芯片开发

1. 突破存储墙，提升带宽
AI训练与推理需要海量数据吞吐。三维集成将高带宽内存（HBM）与逻辑芯片垂直堆叠，通过硅通孔（TSV）互连，使内存带宽提升数倍，同时缩短信号传输距离，降低功耗。例如，GPU与HBM的3D堆叠已成为AI加速卡的主流方案。

2. 实现异质集成，优化性能与成本
AI芯片常需混合不同工艺节点：计算核心用先进制程，模拟/射频用成熟制程。三维集成允许将不同功能的裸片（如CPU、NPU、SRAM）分别制造后堆叠，既提高良率，又降低整体成本。这为定制化AI芯片（如存内计算、类脑芯片）提供了灵活架构。

3. 降低功耗，提高能效比
垂直互连缩短了互连长度，显著减少寄生电容和电阻，从而降低动态功耗。对于边缘AI设备，“新基建”中的智能物联网节点，低功耗三维集成芯片可延长续航并减少散热需求。

4. 缩小面积，支持更复杂的系统
在相同封装尺寸下，三维集成可集成更多功能模块，满足AI芯片对多核、多存储层次的需求，助力开发更大规模的神经网络加速器。

“新基建”涵盖5G、数据中心、人工智能、工业互联网等领域，其核心是算力基础设施。三维集成技术从以下方面提供支撑：

数据中心与云计算：采用3D堆叠的AI加速卡可大幅提升每机架算力密度，降低PUE（电能利用效率），帮助数据中心应对大模型训练需求，支撑“新基建”中的智能计算中心。
5G与边缘计算：三维集成实现的紧凑型AI芯片可嵌入基站或边缘服务器，实现低延迟推理，助力5G网络智能化。
智能交通与工业互联网：高能效AI芯片通过3D集成实现多传感器融合，赋能自动驾驶和工业质检，推动传统基础设施智能化升级。
